产品说明
一、 型号简介
JDKZ系列张力控制器和本司的一体式张力控制架组成下列型号
型号 |
适用张力(g) |
参考线径(mm) |
JDKZ-MB-100 |
100-1000 |
0.12-0.45 |
JDKZ-MB-200 |
200-2000 |
0.17-0.65 |
二、 型号说明:以上产品分为右面机型和左面机型。
JDKZ-MB-200-R:MB(闭环控制)-200(2000克磁滞器)-R(右面机型)
JDKZ-MB-200-L: MB(闭环控制)-200(2000克磁滞器)-L(左面机型)
客户可根据自己的机器位置的摆放来选择适合的机型。
三、 主要技术参数说明
* 供电电源:DC24V ± 1V
* 整机功耗:≤ 4W
* 输出信号:电压0-23.5V 电流 0 - 0.6A
* 使用环境:温度0-50℃湿度≤ 85%
* 保存温度:室温保存
四、 面板说明

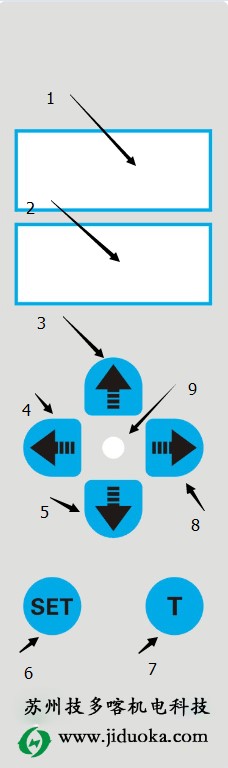

前面板简介


前面板操作简介:
初始界面下。在上图的1号位置显示为设定张力值(PLC输入0-5V电压,表示0-5000克张力),2号位置显示实时张力。此时可以进行的操作是:
A:长按“T”按键。进行清零操作。清零操作成功的标志为状态指示灯闪烁一下。
B:短按“SET”按键。进入“张力参数调整”界面(上图的1号)。在张力调整界面中,状态指示灯红灯亮起
张力参数调整界面。此时可以进行操作是:
A:张力大小调整
按下“SET”键进入张力调整界面(上图的1号)。默认显示是“21.00”。“2”为界面标识,不能进行调整。其余三位可以进行调整,调整的数值越大输出张力也就越大反之张力变小,张力大小的调整完全按照使用线径所设定的张力值(模拟量输入0—5V等于0—5000g)参数所显示数值来做调整(上图2号位置实时显示张力值和上图1号位设定张力值一致)。张力设定调整结束。
对应的调整位会持续闪烁。可以通过“左移”(4号键)或者“右移”(8号键)进行移位操作,来选择调整位。
选择好调整位之后,可以通过“数据加”(3号键)或者“数据减”(5号键)进行数据的调整。张力调整界面参数和模拟量输入张力设定值成正正比关系。
B:短按“SET”按键,退出调整界面。状态指示灯熄灭。
3、长按“SET”按键5秒进入张力对应磁滞器(或磁粉离合器)范围设定界面:
A:长按“SET”按键5秒进入张力对应磁滞器(或磁粉离合器)范围设定界面。举例:(上图的1号)显示5000:单位是‘克’(对应0.5N/M磁滞器或磁粉离合器)以此类推。
B:按下“SET”键进入张力闭环微调调整界面(上图的1号)默认显示是“1050”。“50”为闭环范围,单位为“克”。根据磁滞器范围设定大小来设定闭环张力范围。
C:按下“SET”键进入功能“3”进行485通信位置设定(上图的1号)默认显示是“3 01”。01代表为1号机,02代表为2号机,以此类推。

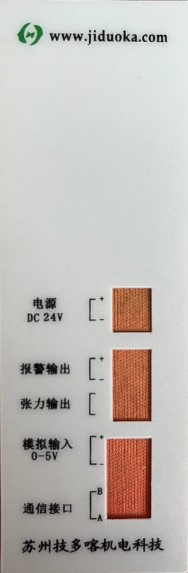

后面板简介:

后面端口为接线端口:
上面端口为2脚电源接口:最上为输入电源的正极,下面为输入电源的负极。
中间端口为4脚插口:上面两位是报警输出接口。有正负极性(长按3号位置设定上限张力,长按5号位置设定下限张力)
下面两位为控制张力输出接口,不分正负极。
下面端口为4脚插口:上面两位是模拟量输入接口(通过PLC输入电压0—5V等于0-5000克张力)。
下面两位为485通信接口。

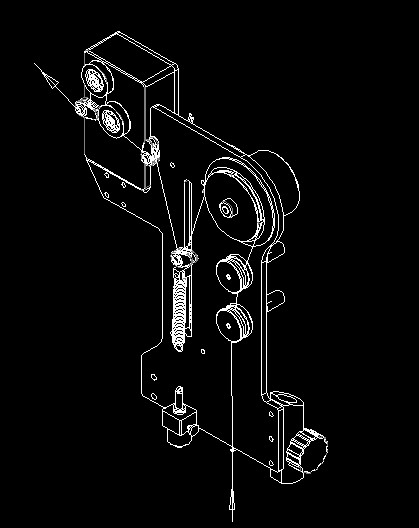

JDKZ闭环控制张力架走线图:
