产品说明
一、 型号简介
JDK系列张力控制器和本司的一体式张力控制架组成下列型号
|
型号 |
适用张力(g) |
参考线径(mm) |
|
JDK-AB-005 |
15-100 |
0.05-0.12 |
|
JDK-AB-030 |
40-300 |
0.07-0.22 |
|
JDK-AB-050 |
50-500 |
0.08-0.28 |
|
JDK-AB-100 |
100-1000 |
0.12-0.45 |
|
JDK-AB-200 |
200-2000 |
0.17-0.50 |
二、 型号说明：以上产品分为右面机型和左面机型。
JDK-AB-200-R：AB（闭环控制）-200（2000克磁滞器）-R（右面机型）
JDK-AB-200-L： AB（闭环控制）-200（2000克磁滞器）-L（左面机型）
客户可根据自己的机器位置的摆放来选择适合的机型。
三、 主要技术参数说明
* 供电电源：DC24V ± 1V
* 整机功耗：≤ 4W
* 输出信号：电压0-23.5V 电流 0 - 0.6A
* 使用环境：温度0-50℃湿度≤ 85%
* 保存温度：室温保存
四、 面板说明

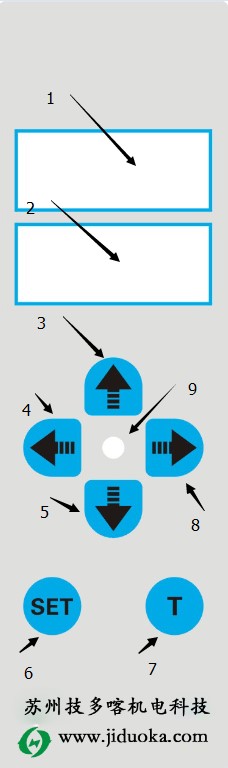

前面板简介
前面板操作简介：
初始界面下。在上图的1号位置显示为设定张力，2号位置显示实时张力。此时可以进行的操作是：
A：长按“T”按键。进行清零操作。清零操作成功的标志为状态指示灯闪烁一下。
B：短按“SET”按键。进入“设定张力”界面。在张力设定界面中，状态指示灯红灯亮起。
设定张力界面。此时可以进行的操作是：
A：短按“SET”按键进入张力值设定界面（上图的1号）状态指示灯为红色：单位是‘克’（根据所用线径对应的张力值）
在上图1号位置，张力数值显示会持续闪烁。可以通过“左移”（4号键）或者“右移”（8号键）进行移位操作，来选择调整位。选择好调整位之后，可以通过“数据加”（3号键）或者“数据减”（5号键）进行数据的调整，通过上述数值调整来完成张力值的设定。
B：按下“SET”键进入张力调整界面（上图的1号）状态指示灯切换为白色。默认显示是“21.00”。“2”为界面标识，不能进行调整。其余三位可以进行调整，调整的数值越大输出张力也就越大反之张力变小，张力大小的调整完全按照使用线径所设定的张力值参数所显示数值来做调整(上图2号位置实时显示张力值和上图1号位设定张力值一致)。张力设定调整结束。
C：短按“SET”按键，退出调整界面。状态指示灯熄灭。
3、长按“SET”按键5秒进入张力对应磁滞器（或磁粉离合器）范围设定界面：
A：长按“SET”按键5秒进入张力对应磁滞器（或磁粉离合器）范围设定界面。举例：（上图的1号）显示5000：单位是‘克’（对应0.5N/M磁滞器或磁粉离合器）以此类推。
B：按下“SET”键进入张力闭环微调调整界面（上图的1号）默认显示是“1050”。“50”为闭环范围，单位为“克”。根据磁滞器范围设定大小来设定闭环张力范围。
C：按下“SET”键进入功能“3”进行485通信位置设定（上图的1号）默认显示是“3 01”。01代表为1号机，02代表为2号机，以此类推。

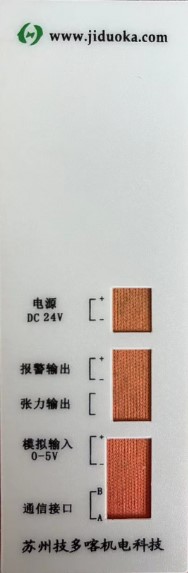

后面板简介
后面端口为接线端口：
上面端口为2脚电源接口：最上为输入电源的正极，下面为输入电源的负极。
中间端口为4脚插口：上面两位是报警输出接口。有正负极性，上面面两位是报警输出（长按3号位置设定上限张力，长按5号位置设定下限张力）。
下面面两位是磁滞器接口。不分正负极性
上面面两位是报警输出（长按3号位置设定上限张力，长按5号位置设定下限张力）。
下面端口为4脚插口：上面两位是模拟量输入接插口（MB专用）。
下面两位是485通信接口

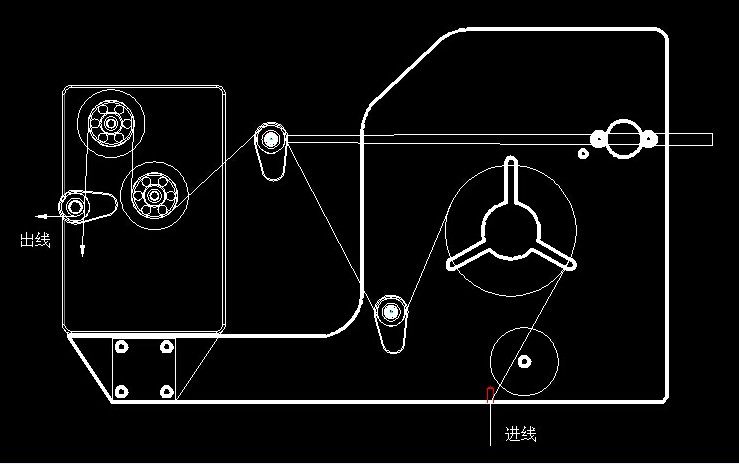

穿线示意图:
