一、 型号简介

CKY系列张力控制器和本司的一体式张力控制架组成下列型号

二、 型号说明：以上产品分为右面机型和左面机型。

CKY-MB-1：MB（模拟量输入控制）-1（防跳导轮）

CKY-MB-2：MB（模拟量输入控制）-2（铝导轮-安装位置30度）

CKY-MB-3：MB（模拟量输入控制）-3（铝导轮-安装位置10度）

客户可根据自己的机器位置的摆放来选择适合的机型。

三、 主要技术参数说明

供电电源：DC24V ± 1V

整机功耗：≤ 4W

输出信号：电压0-23.5V 电流 0 - 0.6A

使用环境：温度0-50℃湿度≤ 85%

保存温度：室温保存

四、 面板说明

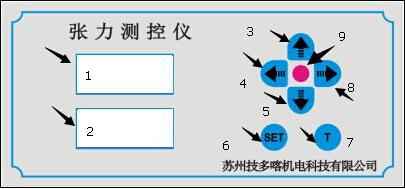

前面板简介

前面板操作简介：

1. 初始界面下。在上图的1号位置显示为设定张力值（PLC输入0-5V电压，表示0-5000克张力）。2号位置显示实时张力。此时可以进行的操作是：

A：短按“SET”按键。进入“电压调整界面”界面。在电压调整界面中，状态指示灯红灯亮起

B：长按“T”按键。进行清零操作。清零操作成功的标志为状态指示灯闪烁一下。

2. 电压调整界面。此时可以进行操作是：

A：电压调整

在电压调整界面。默认显示是“21.00”。“2”为界面标识，不能进行调整。其余三位可以进行调整。

对应的调整位会持续闪烁。可以通过“左移”（4号键）或者“右移”（8号键）进行移位操作，来选择调整位。

选择好调整位之后，可以通过“数据加”（3号键）或者“数据减”（5号键）进行数据的调整。

输出电压值和设定值正正比关系。

B：短按“SET”按键，退出调整界面。状态指示灯熄灭。

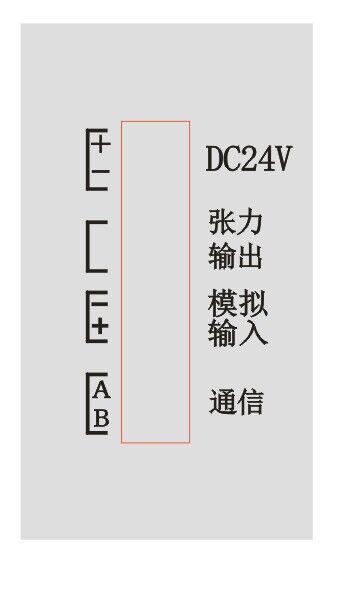

侧面板简介

后面端口为接线端口：

上面端口为2脚电源接口：最上为输入电源的正极，下面为输入电源的负极。

中间端口为4脚插口：上面两位是磁滞器接口。不分正负极性

下面两位为控制电压输入接口,电压(0-5V)。

下面通讯插口：电脑连接插口。电脑端需要配置USB转485通信模块
