产品说明
一、 型号简介
JDK系列张力控制器和本司的一体式张力控制架组成下列型号
|
型号 |
适用张力(g) |
参考线径(mm) |
|
JDK-MB |
0-5000 |
0.05-0.6 |
|
JDK-W |
0-5000 |
0.05-0.6 |
二、 型号说明：以上产品分为右面机型和左面机型。
JDK-AB：MB（闭环控制）
JDK-W： W（张力显示）带上下限报警
客户可根据自己的机器位置的摆放来选择适合的机型。
三、 主要技术参数说明
* 供电电源：DC24V ± 1V
* 整机功耗：≤ 4W
* 输出信号：电压0-23.5V 电流 0 - 0.6A
* 使用环境：温度0-50℃湿度≤ 85%
* 保存温度：室温保存
四、 面板说明

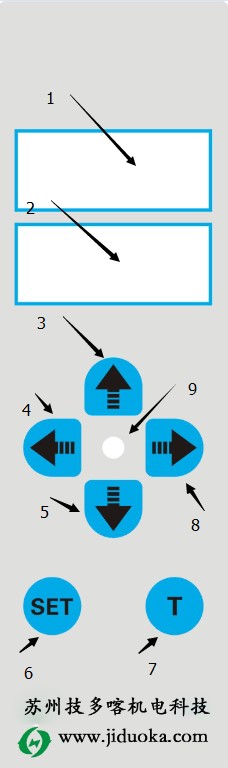

前面板简介
前面板操作简介：
初始界面下。在上图的1号位置显示为设定张力值（PLC输入0-5V电压，表示0-5000克张力），2号位置显示实时张力。此时可以进行的操作是：
A：长按“T”按键。进行清零操作。清零操作成功的标志为状态指示灯闪烁一下。
B：短按“SET”按键。进入“张力参数调整”界面（上图的1号）。在张力调整界面中，状态指示灯红灯亮起
张力参数调整界面。此时可以进行操作是：
A：张力大小调整
按下“SET”键进入张力调整界面（上图的1号）。默认显示是“21.00”。“2”为界面标识，不能进行调整。其余三位可以进行调整，调整的数值越大输出张力也就越大反之张力变小，张力大小的调整完全按照使用线径所设定的张力值（模拟量输入0—5V等于0—5000g）参数所显示数值来做调整(上图2号位置实时显示张力值和上图1号位设定张力值一致)。张力设定调整结束。
对应的调整位会持续闪烁。可以通过“左移”（4号键）或者“右移”（8号键）进行移位操作，来选择调整位。
选择好调整位之后，可以通过“数据加”（3号键）或者“数据减”（5号键）进行数据的调整。张力调整界面参数和模拟量输入张力设定值成正正比关系。
B：短按“SET”按键，退出调整界面。状态指示灯熄灭。
3、长按“SET”按键5秒进入张力对应磁滞器（或磁粉离合器）范围设定界面：
A：长按“SET”按键5秒进入张力对应磁滞器（或磁粉离合器）范围设定界面。举例：（上图的1号）显示5000：单位是‘克’（对应0.5N/M磁滞器或磁粉离合器）以此类推。
B：按下“SET”键进入张力闭环微调调整界面（上图的1号）默认显示是“1050”。“50”为闭环范围，单位为“克”。根据磁滞器范围设定大小来设定闭环张力范围。
C：按下“SET”键进入功能“3”进行485通信位置设定（上图的1号）默认显示是“3 01”。01代表为1号机，02代表为2号机，以此类推。

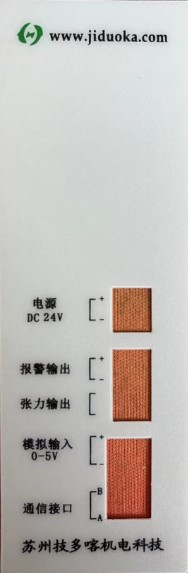

后面板简介：
后面端口为接线端口：
上面端口为2脚电源接口：最上为输入电源的正极，下面为输入电源的负极。
中间端口为4脚插口：上面两位是报警输出接口。有正负极性
下面两位为控制张力输出接口,不分正负极。
下面端口为4脚插口：上面两位是模拟量输入接口（通过PLC输入电压0—5V等于0-5000克张力）。
下面两位为485通信接口。

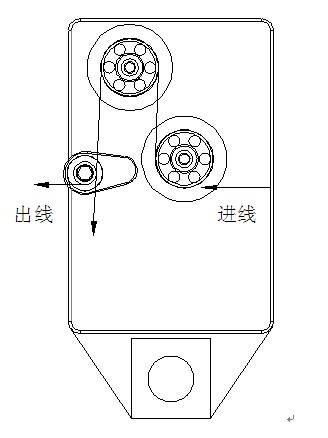

穿线示意图：
