使用说明：
1：先将张力测控仪安装在靠近需要绕线产品的那一端，通电：红+，黑-。背面贴膜电源DC24V)
2：磁滞器或磁粉离合器连接（磁滞器或磁粉离合器连接背面面贴张力输出端口，不分正负极）。
3：产品设定方法：
步骤一：
1-- 水平方向将本产品固定在绕线机和张力器之间的架子上，保证架子不松动不晃动。高度尽量在两个点的中间高度。
2-- 确认接线是否正确，背面面贴电源DC24V两个接线端口不能接反，如接反会直接导致仪器的损毁。
步骤二：

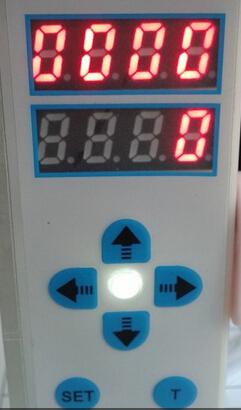

1—接通电源，此时仪器显示屏的下屏数值为“0”（见下图）
2—如果数值不是“0”而是其他数值，这是由于传感器的高精密度侦测的引力关系，这属于正常现象。
3--请按住“T”归零键3秒，此时上面的白灯一闪就表示清零完毕。
步骤三：按照示意图完成穿线，从张力器到张力测控仪再到绕线机。注意一定是清零后再穿线，不然传感器会有张力叠加效应）。
步骤四：张力设定（上屏为设定张力，下屏为实时张力）：
1—按下“SET”健进入功能设置模式状态。
2—此时白灯长亮，白灯长亮表示进入张力设定状态（如下图）。
3—按以下4健来选定自己需要的张力
4—例如现在要设定张力为120克，那么通过4健的选定到“120”就可以了，如下图
5—选定张力后按“SET”就张力设定完毕了。
6—此时显示界面会自动进入下个菜单，如图示
此菜单的功能室微调功能，此功能是对各品牌磁滞器和磁粉制动器性能差异的一种调节，本产品出厂设定数值为“10”如可以满足使用要求就不需要调节。
7—按SET健进入初始界面，长按SET健5秒，白灯长亮进入磁滞器设定，如图所示，“2000”为出厂磁滞器默认为2KG，如需更改磁滞器扭力大小可自行修改。
8—按SET键红灯长亮进入功能选项“2”，如图所示“50”为出厂默认值，是设定张力值向下50g进入闭环起始点，可根据线径的不同自行调节进入闭环区间，可调值0—999g。
步骤五：微调程序

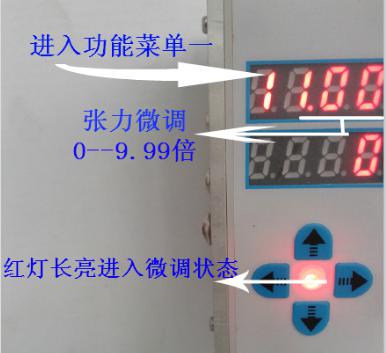

按”SET”进入红灯常亮，在绕线机工作时通过调整菜单“1”张力微调“1.00”（微调值“0—9.99）数值越大张力越大反之张力则会越小）通过张力微调来精确锁定你设定的张力值，设定好以后数值将自动保存，见下图）”
以上微调设定完毕后按SET健退出设定模式，此时全部设定就完成了。
注意事项：
严禁用外力去按张力监测仪三个导轮中的中间的精密导轮，因为后面连接是精密传感器，如果外力大于传感器的受力范围将使张力显示无法工作或张力显示损坏失灵。

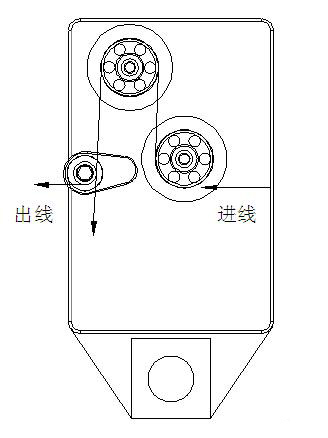

穿线—示意图
