JDK-H

两段张力控制恒压源

在使用本产品前请详细阅读此说明书，如有任何疑问可咨询有关专业人士或直接与本司联系。

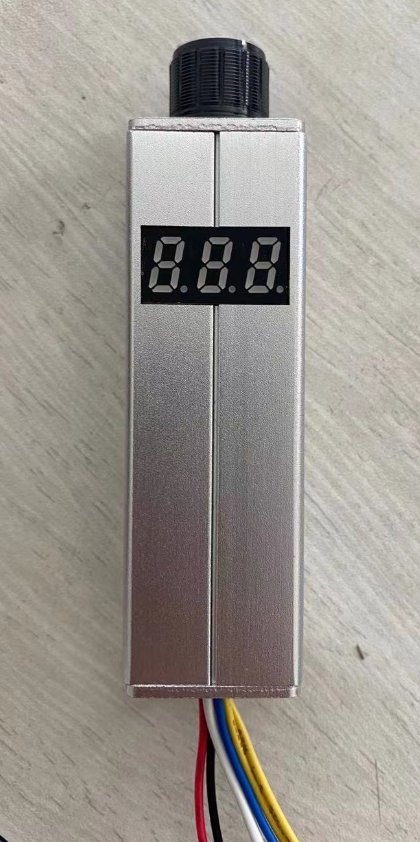

概述

外型尺寸：26X26X85mm，安装位是两个M3螺纹孔

采用高性能处理器，提高数据处理速度和控制的可靠性

方便适配各种电子式磁滞器和磁粉离合器

电压调整精度0.1V

JDK-H恒压源广泛试用电机转子、变压器、线圈等绕线机JDK系列张力控制器广泛试用电机转子、变压器等绕线机器

产品说明

一、型号简介

JDK系列张力控制器和本司的一体式张力控制架组成下列型号。

二、 型号说明：以上产品可以左右机安装。

客户可根据自己的机器位置的摆放来选择适安装方式。

三、主要技术参数说明

供电电源：DC24V ± 1V

整机功耗：≤ 4W

输出信号：电压0-23.5V  电流 0 - 0.6A

使用环境：温度0-50℃湿度≤ 85%

保存温度：室温保存

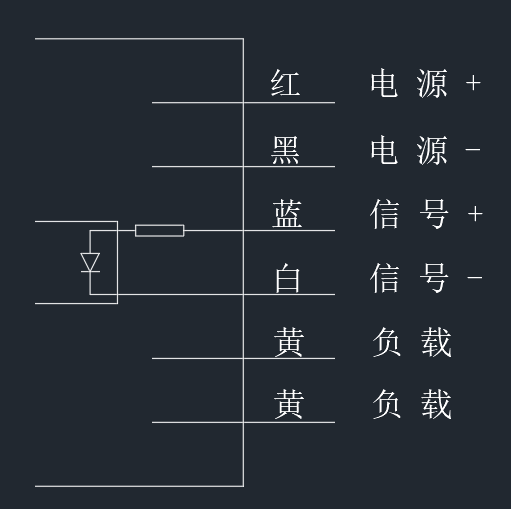

四、 接线说明：

此款产品有六根连接线，分别是：

电源输入（红色线和黑色线），

负载链接（两根黄色线）

两段张力控制线（蓝色线和白色线）

注：本机的信号控制线和电源线无物理连接，以方便客户选择隔离控制接线或者共电源正(负)接线

五、 操作说明：

1. 按照上图的标识进行正确接线，上电前，请务必仔细核对，以免后期调试产生不必要的错误或者损坏机器

2. 通过左右旋转顶部的旋钮，调节控制负载的第一段张力。

3. 通过边按压边旋转顶部的按钮或者通过控制器给本机信号来调节控制负载的第二段张力

4. 松开按钮或者关闭信号，可以看到控制第一段张力的电压。按下按钮或者打开控制器的信号，可以看到控制第二段张力的电压。

注：按钮调节两段信号结束后，需要继续给本机供电一分钟左右，以方便本机保存调节好的数据。避免下次开机从新调试。
