| JYT-MB-500 | |||||||||
在使用本产品前请详细阅读此说明书，如有任何疑问可咨询有关专业人士或直接与本司联系。
概述
外型尺寸：长220X高315X宽55mm，安装孔是16毫米
采用高性能处理器，提高数据处理速度和控制的可靠性
方便适配各种绕线机
显示精度1g
电压调整精度0.01倍

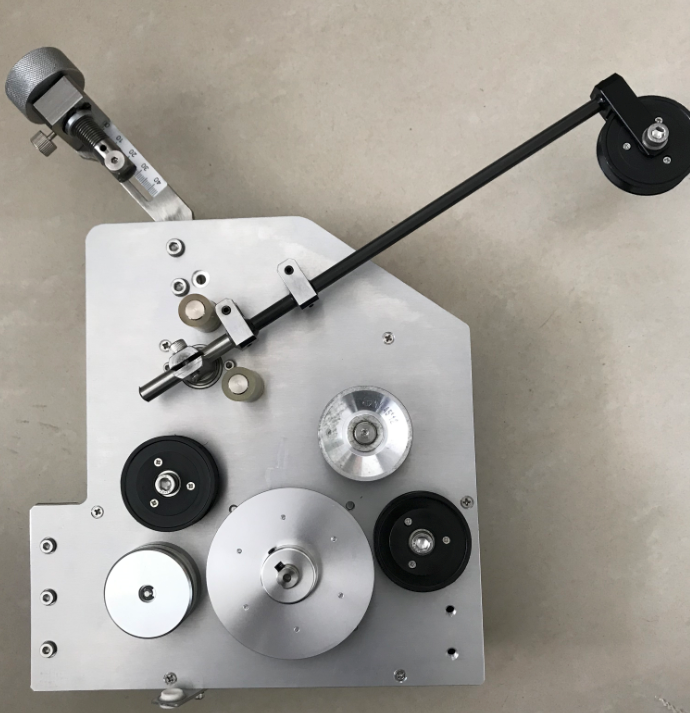

JYT系列张力控制器广泛试用电机转子、变压器等绕线机器
产品说明
一、 型号简介
JYT系列张力器型号
一、 型号说明：以上产品分为右面机型和左面机型。 二、 主要技术参数说明

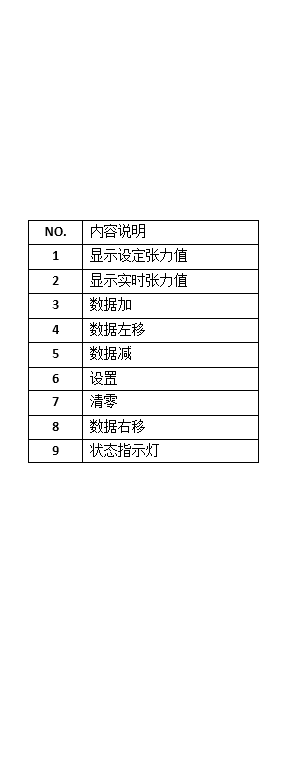

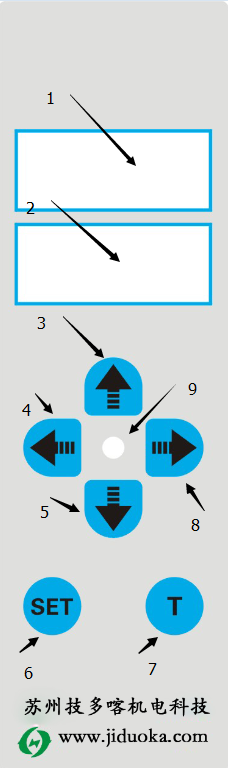

前面板操作简介：
1. 初始界面下。在上图的1号位置显示为设定张力值（PLC输入0-5V电压，表示0-5000克张力），2号位置显示实时张力。此时可以进行的操作是：
A：长按“T”按键。进行清零操作。清零操作成功的标志为状态指示灯闪烁一下。
B：按“SET”按键。进入“张力参数调整”界面（上图的1号）。在张力调整界面中，状态指示灯红灯亮起
2. 张力参数调整界面。此时可以进行操作是：
A：张力大小调整
按下“SET”键进入张力调整界面（上图的1号）。默认显示是“21.00”。“2”为界面标识，不能进行调整。其余三位可以进行调整，调整的数值越大输出张力也就越大反之张力变小，张力大小的调整完全按照使用线径所设定的张力值（也就是模拟量输入0—5V等于0—5000g的值）参数所显示数值来做调整(上图2号位置实时显示张力值和上图1号位设定张力值一致)。张力设定调整结束。
对应的调整位会持续闪烁。可以通过“左移”（4号键）或者“右移”（8号键）进行移位操作，来选择调整位。
选择好调整位之后，可以通过“数据加”（3号键）或者“数据减”（5号键）进行数据的调整。张力调整界面参数和模拟量输入张力设定值成正正比关系。
B：短按“SET”按键，退出调整界面。状态指示灯熄灭。
1. 张力值报警上下限调整设定：
长按“数据加”3号键三秒钟，红灯亮，设定上限张力值。

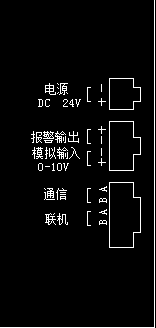

2脚电源接口：正负极
走线示意图：
| |||||||||
