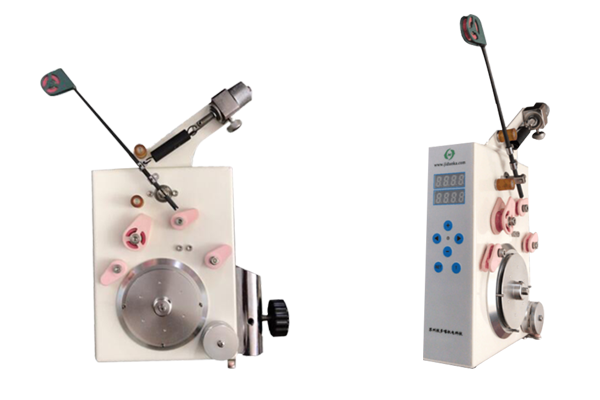

| JYT-AB-200 | |||||||||
在使用本产品前请详细阅读此说明书，如有任何疑问可咨询有关专业人士或直接与本司联系。
概述
u 外型尺寸：长95X高140X宽45mm，安装孔是16毫米
u 采用高性能处理器，提高数据处理速度和控制的可靠性
u 方便适配各种电子式磁滞器
u 显示精度1g
u 电压调整精度0.01倍
u JYT系列张力控制器广泛试用电机转子、变压器等绕线机器
产品说明
一、 型号简介
JYT系列张力器型号
二、 型号说明：以上产品分为右面机型和左面机型。
JYT-AB-200-R：AB（张力闭环控制）-200（磁滞器）-R（右面机型）
JYT-AB-200-L： AB（张力闭环控制）-200（磁滞器）-L（左面机型）
客户可根据自己的机器位置的摆放来选择适合的机型。
三、 主要技术参数说明
u 供电电源：DC24V ± 1V
u 整机功耗：≤ 1W
u 输出信号：电压0-23.5V 电流 0 - 0.6A
u 使用环境：温度0-50℃湿度≤ 85%
u 保存温度：室温保存
四、 面板说明
操作面板示意图：
前面板操作简介：
1. 初始界面下。在上图的1号位置显示为设定张力，2号位置显示绕线工作时的实时张力。此时可以进行的操作是：
A：长按“T”按键。进行清零操作。清零操作成功的标志为状态指示灯闪烁一下。
B：短按“SET”按键。进入“设定张力”界面。在张力设定界面中，状态指示灯白灯亮起。
2. 设定张力界面。此时可以进行的操作是：
A：短按“SET”按键进入张力值设定界面（上图的1号）状态指示灯为红色：单位是‘克’（根据所用线径对应的张力值）
在上图1号位置，张力数值显示会持续闪烁。可以通过“左移”（4号键）或者“右移”（8号键）进行移位操作，来选择调整位。选择好调整位之后，可以通过“数据加”（3号键）或者“数据减”（5号键）进行数据的调整，通过上述数值调整来完成张力值的设定。
B：按下“SET”键进入张力调整界面（上图的1号）状态指示灯切换为白色。默认显示是“21.00”。“2”为界面标识，不能进行调整。其余三位可以进行调整，调整的数值越大输出张力也就越大反之张力变小，张力大小的调整完全按照使用线径所设定的张力值参数所显示数值来做调整(上图2号位置实时显示张力值和上图1号位设定张力值一致)。张力设定调整结束。
C：短按“SET”按键，退出调整界面。状态指示灯熄灭。
1. 张力值报警上下限调整设定：
长按“数据加”3号键三秒钟，红灯亮，设定上限张力值。
长按“数据减”5号键三秒钟，白灯亮，设定下限张力值。
面板简介
2脚电源接口：正负极
4脚接口：1-2脚报警输出（24V开关量信号）
3-4脚0-10V模拟量输入（MB型号用）
6脚功能接口：1-2通讯联机接口
3-4通讯联机接口
5-6两脚张力电压输出（监测用）
备注：报警输出是电压24V开关信号
走线示意图：
 | |||||||||
