在使用本产品前请详细阅读此说明书，如有任何疑问可咨询有关专业人士或直接与本司联系。
概述
外型尺寸：143X34X110mm，安装位是5毫米
采用高性能处理器，提高数据处理速度和控制的可靠性
方便适配各种电子式磁滞器
显示精度1g
电压调整精度0.01倍

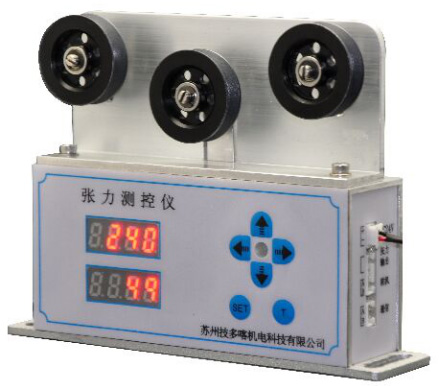

CKY系列张力控制器广泛试用电机转子、变压器、线圈等绕线机
产品说明
一、型号简介
CKY系列张力控制器和本司的一体式张力控制架组成下列型号
|
型号 |
适用张力(g) |
参考线径(mm) |
|
CKY-W-1 |
0-5000 |
0.05-1.0 |
|
CKY-W-2 |
0-5000 |
0.05-1.0 |
|
CKY-W-3 |
0-5000 |
0.05-1.0 |
|
CKY-W-1-LL |
0-20000 |
2.0-3.0 |
二、型号说明：以上产品分为右面机型和左面机型。
CKY-W-1：W（张力显示）-1（防跳导轮）,L板（长度160），LL板（长度200）
CKY-W-2：W（张力显示）-2（铝导轮-安装位置30度）
CKY-W-3：W（张力显示）-3（铝导轮-安装位置10度）
客户可根据自己的机器位置的摆放来选择适合的机型。
三、主要技术参数说明
供电电源：DC24V ± 1V
整机功耗：≤ 4W
输出信号：电压0-23.5V 电流 0 - 0.6A
使用环境：温度0-50℃湿度≤ 85%
保存温度：室温保存
四、面板说明

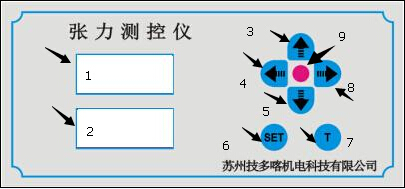

前面板简介

前面板操作简介：
1.初始界面下。在上图的1号位置显示为设定张力，2号位置显示实时张力。此时可以进行的操作是：
A：短按“SET”按键。进入“设定张力上下限设定” 界面红灯亮起设定张力值上限，白灯亮起设定张力值下限。
B：长按“T”按键。进行清零操作。清零操作成功的标志为状态指示灯闪烁一下。
2.设定张力界面。此时可以进行的操作是：
A：数据调整
在设定张力界面。对应的调整位会持续闪烁。可以通过“左移”（4号键）或者“右移”（8号键）进行移位操作，来选择调整位。
选择好调整位之后，可以通过“数据加”（3号键）或者“数据减”（5号键）进行数据的调整。
B：短按“SET”按键。进入“设定张力上下限设定” 界面红灯亮起设定张力值上限，白灯亮起设定张力值下限，当张力高于上限时红灯常亮，低于下限时白灯常亮，在张力范围以内灯不闪烁。
输出电压值和设定值正正比关系。
C：短按“SET”按键，退出调整界面。状态指示灯熄灭。

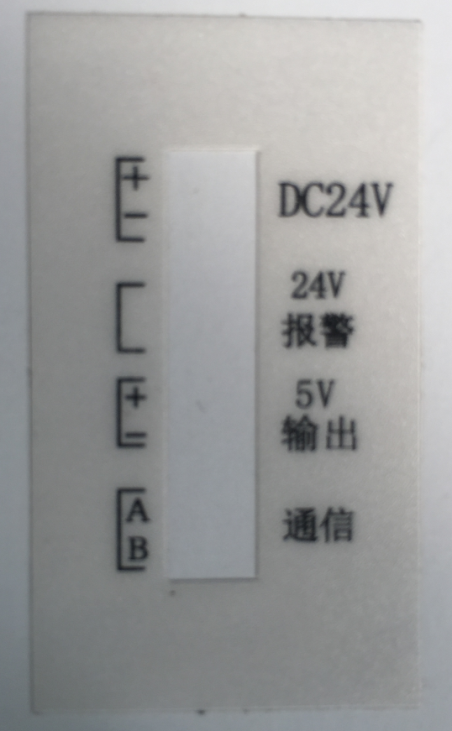

侧面板简介
侧面端口为接线端口：
上面端口为2脚电源接口：最上为输入电源的正极，下面为输入电源的负极。
中间端口为4脚插口：上面两位是报警输出接口（DC24V）。
下面通讯插口：电脑连接插口。电脑端需要配置USB转485通信模块
|
