概述
外型尺寸：长340X高230X宽80mm，安装孔是16毫米
采用高性能处理器，提高数据处理速度和控制的可靠性
方便适配各种电子式磁滞器
显示精度1g
电压调整精度0.01倍
JDKZ系列张力控制器广泛试用电机转子、变压器等绕线机器

产品说明
一、型号简介

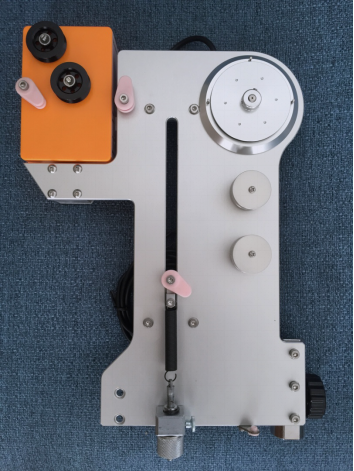

JDKZ系列张力控制器和本司的一体式张力控制架组成下列型号

二、型号说明：

以上产品分为右面机型和左面机型。
JDKZ-AB-200-R：AB（闭环控制）-200（2000克磁滞器）-R（右面机型）
JDKZ-AB-200-L： AB（闭环控制）-200（2000克磁滞器）-L（左面机型）
客户可根据自己的机器位置的摆放来选择适合的机型。

三、主要技术参数说明
供电电源：DC24V ± 1V
整机功耗：≤ 4W
输出信号：电压0-23.5V  电流 0 - 0.6A
使用环境：温度0-50℃湿度≤ 85%
保存温度：室温保存

四、面板说明

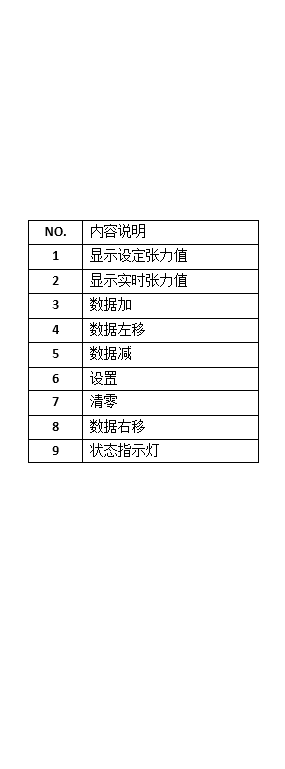

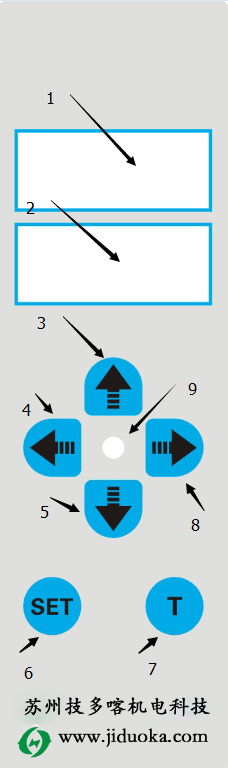

前面板简介

前面板操作简介：
1.初始界面下。在上图的1号位置显示为设定张力，2号位置显示实时张力。此时可以进行的操作是：
A：短按“SET”按键。进入“设定张力”界面。在张力设定界面中，状态指示灯白灯亮起
B：长按“T”按键。进行清零操作。清零操作成功的标志为状态指示灯闪烁一下。
2.设定张力界面。此时可以进行的操作是：
A：数据调整
在设定张力界面。对应的调整位会持续闪烁。可以通过“左移”（4号键）或者“右移”（8号键）进行移位操作，来选择调整位。
选择好调整位之后，可以通过“数据加”（3号键）或者“数据减”（5号键）进行数据的调整。
B：短按“SET”按键进入到电压调整界面。电压调整界面，状态指示灯切换为红色。
3.电压调整界面。此时可以进行操作是：
A：电压调整
在电压调整界面。默认显示是“21.00”。“2”为界面标识，不能进行调整。其余三位可以进行调整。
对应的调整位会持续闪烁。可以通过“左移”（4号键）或者“右移”（8号键）进行移位操作，来选择调整位。
选择好调整位之后，可以通过“数据加”（3号键）或者“数据减”（5号键）进行数据的调整。
输出电压值和设定值正正比关系。
B：短按“SET”按键，退出调整界面。状态指示灯熄灭。

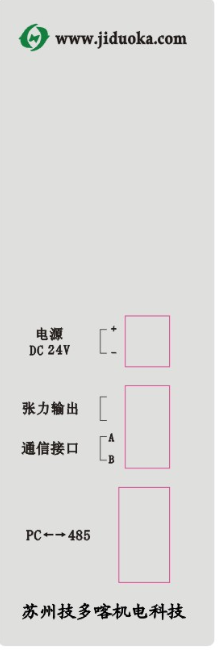

后面板简介

后面端口为接线端口：
上面端口为2脚电源接口：最上为输入电源的正极，下面为输入电源的负极。
中间端口为4脚插口：上面两位是磁滞器接口。不分正负极性
     下面两位为联机通信接口。
下面USB插口：电脑连接插口。电脑端需要配置USB转485通信模块

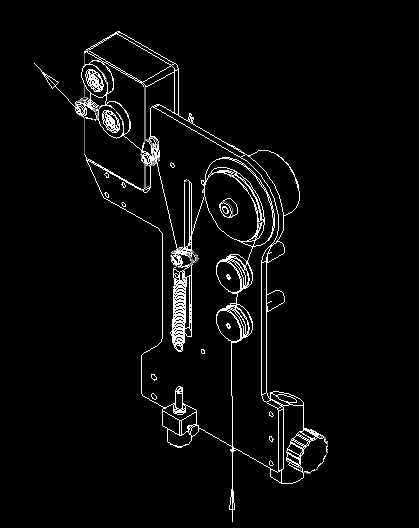

JDKZ闭环控制张力架走线图：
