在使用本产品前请详细阅读此说明书，如有任何疑问可咨询有关专业人士或直接与本司联系。
概述

外型尺寸：143X34X110mm，安装位是5毫米

采用高性能处理器，提高数据处理速度和控制的可靠性

方便适配各种电子式磁滞器

显示精度1g

电压调整精度0.01倍

CKY系列张力控制器广泛试用电机转子、变压器、线圈等绕线机 。

产品说明

一、型号简介

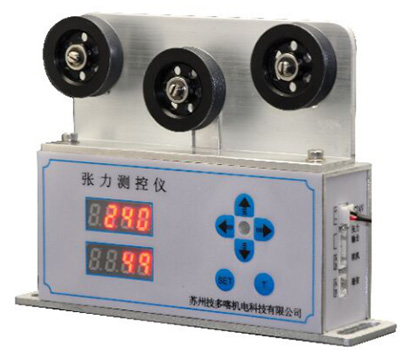

    CKY系列张力控制器和本司的一体式张力控制架组成下列型号

二、型号说明：以上产品分为右面机型和左面机型。
    CKY-AB-1：AB（闭环控制）-1（防跳导轮）
    CKY-AB-2：AB（闭环控制）-2（铝导轮-安装位置30度）
    CKY-AB-3：AB（闭环控制）-3（铝导轮-安装位置10度）
    客户可根据自己的机器位置的摆放来选择适合的机型。
三、主要技术参数说明
    供电电源：DC24V ± 1V
    整机功耗：≤ 4W
    输出信号：电压0-23.5V  电流 0 - 0.6A
    使用环境：温度0-50℃湿度≤ 85%
    保存温度：室温保存

四、面板说明

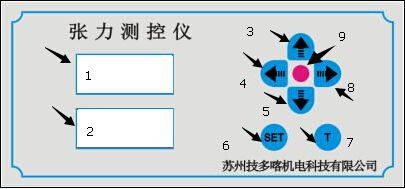

    前面板简介

前面板操作简介：
    1.初始界面下。在上图的1号位置显示为设定张力，2号位置显示实时张力。此时可以进行的操作是：
    A：长按“T”按键。进行清零操作。清零操作成功的标志为状态指示灯闪烁一下。
    B：短按“SET”按键。进入“设定张力”界面。在张力设定界面中，状态指示灯红灯亮起。
    2.设定张力界面。此时可以进行的操作是：
    A：短按“SET”按键进入张力值设定界面（上图的1号）状态指示灯为红色：单位是‘克’（根据所用线径对应的张力值）
    在上图1号位置，张力数值显示会持续闪烁。可以通过“左移”（4号键）或者“右移”（8号键）进行移位操作，来选择调整位。选择好调整位之后，可以通过“数据加”（3号键）或者“数据减”（5号键）进行数据的调整，通过上述数值调整来完成张力值的设定。
    B：按下“SET”键进入张力调整界面（上图的1号）状态指示灯切换为白色。默认显示是“21.00”。“2”为界面标识，不能进行调整。其余三位可以进行调整，调整的数值越大输出张力也就越大反之张力变小，张力大小的调整完全按照使用线径所设定的张力值参数所显示数值来做调整(上图2号位置实时显示张力值和上图1号位设定张力值一致)。张力设定调整结束。
    C：短按“SET”按键，退出调整界面。状态指示灯熄灭。

侧面板简介

    侧面端口为接线端口：
    上面端口为2脚电源接口：最上为输入电源的正极，下面为输入电源的负极。
    中间端口为4脚插口：上面两位是磁滞器接口。不分正负极性
    下面两位为联机通信接口。
    下面通讯插口：电脑连接插口。电脑端需要配置USB转485通信模块

CKY-AB使用说明
